intégré les clignotants dans le feu arrière d'origine et support de plaque perso Empty intégré les clignotants dans le feu arrière d'origine et support de plaque perso

Message par crazybart Lun 3 Sep 2012 - 18:41

Un petit TUTO pour vous montrez comment j'ai intégré mes clignotant dans mon feu arrière et fait mon support de plaque.


Si on regarde bien une fois le feu démonté, il y a un feu de jour à droite et un a gauche (entouré en rouge)
intégré les clignotants dans le feu arrière d'origine et support de plaque perso Img_0011

donc enfaite j'ai tous simplement câblé les clignotants sur les supports d'ampoules des feux de jours et remplacé les ampoules rouges par des oranges (des ampoules oranges se trouve dans tout magasin auto, c'est les ampoules des clignotants qu'il y a sur les ailes des voitures pour celles qui en sont équipés!)

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Img_0012

pour le feu de jour, j'ai percé un trou au dessus du feu stop (en vert sur la 1ère photo) et je me suis servi du support d'ampoule de l'éclairage de plaque

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Img_0013

et voici le résultat

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Img_0014intégré les clignotants dans le feu arrière d'origine et support de plaque perso Img_0015

je vous rassure les clignotant clignotes intégré les clignotants dans le feu arrière d'origine et support de plaque perso 802960 c'est la photo qui clignote pas!!

juste une photo de mes clignotant avant que j'ai intégré dans les protège mains avec des leds

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Img_0016

bon c'est juste pour en avoir parce que sa se voit que la nuit... lol!

Pour mon support de plaque, je voulais réduire un peu les grosse fesse du katoche donc j'ai remonté la plaque à fond et la rendu démontable.

J'ai coupé la grosse bavette juste en dessous de la serrure de selle

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Img_0017

j'ai ensuite fait passé 2 vis par l’intérieur du coffre de la moto (dans les trou de fixation du bas de la bavette) et les ai collé de façon a se qu'elle ne se dévisse pas

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Img_0018intégré les clignotants dans le feu arrière d'origine et support de plaque perso Img_0019

2 équerres de 90x90 pour la fixation de la plaque d'immat
crazybart
crazybart
Sumo Expert
Sumo Expert

Votre Moto : 690 smr / 250 excf kité 305
Messages : 1436
Date d'inscription : 27/11/2010
Age : 32
Localisation : 38330

Revenir en haut Aller en bas

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Empty Re: intégré les clignotants dans le feu arrière d'origine et support de plaque perso

Message par crazybart Lun 3 Sep 2012 - 18:47

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Img_0020

j'ai fait tenir les équerre avec des écrou papillons et mis 2 rondelles crantés parce qu'il vibre le motoculteur! Et puis sa serai bête de perdre la plaque! quoi que.... lol!

et voici le résultat

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Img_0022
crazybart
crazybart
Sumo Expert
Sumo Expert

Votre Moto : 690 smr / 250 excf kité 305
Messages : 1436
Date d'inscription : 27/11/2010
Age : 32
Localisation : 38330

Revenir en haut Aller en bas

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Empty Re: intégré les clignotants dans le feu arrière d'origine et support de plaque perso

Message par Katomeuch Lun 3 Sep 2012 - 20:58

intégré les clignotants dans le feu arrière d'origine et support de plaque perso 744578 intégré les clignotants dans le feu arrière d'origine et support de plaque perso 762845

Trop fort!

Tu as une vue de coté?

_________________
kTm, c'est tout ce que j'aime...!!!!
Katomeuch
Katomeuch
Modérateur

Votre Moto : 990 smr 04/2009
Messages : 20281
Humeur : Heureux!!!
Date d'inscription : 26/04/2010
Age : 45
Localisation : Egletons 19300

Revenir en haut Aller en bas

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Empty Re: intégré les clignotants dans le feu arrière d'origine et support de plaque perso

Message par mrictdi Lun 3 Sep 2012 - 21:01

Superbe résultat intégré les clignotants dans le feu arrière d'origine et support de plaque perso 744578
mrictdi
mrictdi
Fondateur

Votre Moto : 1293 SDR
Messages : 27077
Humeur : Sdr RRRRRRRR
Date d'inscription : 11/11/2009
Age : 42
Localisation : 93 - Villemomble

https://www.ktmmania.net

Revenir en haut Aller en bas

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Empty Re: intégré les clignotants dans le feu arrière d'origine et support de plaque perso

Message par Krisblood Lun 3 Sep 2012 - 21:43

C'est joli mais est ce que les cligno se voient bien de jour par temps ensoleillé ?

Krisblood
KTMent Votre
KTMent Votre

Votre Moto : 990 SM 2009
Messages : 104
Date d'inscription : 03/08/2012
Localisation : Troyes

Revenir en haut Aller en bas

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Empty Re: intégré les clignotants dans le feu arrière d'origine et support de plaque perso

Message par philvtrsp2 Lun 3 Sep 2012 - 21:49

intégré les clignotants dans le feu arrière d'origine et support de plaque perso 744578 intégré les clignotants dans le feu arrière d'origine et support de plaque perso 744578


_________________
FORZA VALENTINO ROSSI
philvtrsp2
philvtrsp2
Modérateur

Votre Moto : BMW GS ADVENTURE R 1200 LC 2018
Messages : 14996
Humeur : PEACE AND LOVE
Date d'inscription : 13/11/2010
Age : 55
Localisation : Silly - Belgique

Revenir en haut Aller en bas

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Empty Re: intégré les clignotants dans le feu arrière d'origine et support de plaque perso

Message par crazybart Lun 3 Sep 2012 - 22:00

Katomeuch a écrit:intégré les clignotants dans le feu arrière d'origine et support de plaque perso 744578 intégré les clignotants dans le feu arrière d'origine et support de plaque perso 762845

Trop fort!

Tu as une vue de coté?

je te fais une photo demain!
crazybart
crazybart
Sumo Expert
Sumo Expert

Votre Moto : 690 smr / 250 excf kité 305
Messages : 1436
Date d'inscription : 27/11/2010
Age : 32
Localisation : 38330

Revenir en haut Aller en bas

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Empty Re: intégré les clignotants dans le feu arrière d'origine et support de plaque perso

Message par crazybart Lun 3 Sep 2012 - 22:01

Krisblood a écrit:C'est joli mais est ce que les cligno se voient bien de jour par temps ensoleillé ?

a l'arrière sa se voit niquel même en plein soleil! par contre devant peau de banane... sa marche dans mon garage!! lol!.
crazybart
crazybart
Sumo Expert
Sumo Expert

Votre Moto : 690 smr / 250 excf kité 305
Messages : 1436
Date d'inscription : 27/11/2010
Age : 32
Localisation : 38330

Revenir en haut Aller en bas

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Empty Re: intégré les clignotants dans le feu arrière d'origine et support de plaque perso

Message par Krisblood Lun 3 Sep 2012 - 22:08

Oui mais il doit y avoir peu de circulation dans ton garage !!!

Krisblood
KTMent Votre
KTMent Votre

Votre Moto : 990 SM 2009
Messages : 104
Date d'inscription : 03/08/2012
Localisation : Troyes

Revenir en haut Aller en bas

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Empty Re: intégré les clignotants dans le feu arrière d'origine et support de plaque perso

Message par crazybart Mar 4 Sep 2012 - 22:24

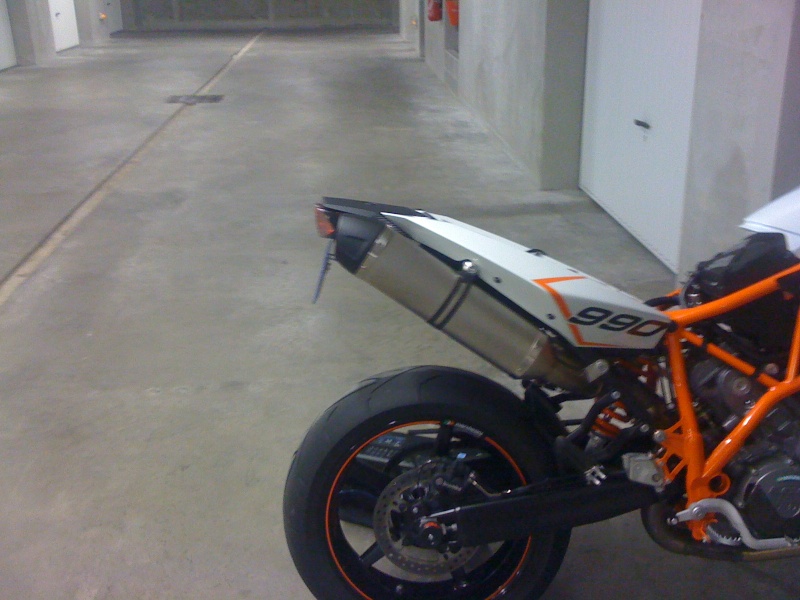

voici les photos! la 1ère à taille d'homme et la 2ème accroupie pour voir les fixations!

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Img_0023intégré les clignotants dans le feu arrière d'origine et support de plaque perso Img_0024
crazybart
crazybart
Sumo Expert
Sumo Expert

Votre Moto : 690 smr / 250 excf kité 305
Messages : 1436
Date d'inscription : 27/11/2010
Age : 32
Localisation : 38330

Revenir en haut Aller en bas

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Empty Re: intégré les clignotants dans le feu arrière d'origine et support de plaque perso

Message par philvtrsp2 Mar 4 Sep 2012 - 22:41

intégré les clignotants dans le feu arrière d'origine et support de plaque perso 744578 intégré les clignotants dans le feu arrière d'origine et support de plaque perso 744578

_________________
FORZA VALENTINO ROSSI
philvtrsp2
philvtrsp2
Modérateur

Votre Moto : BMW GS ADVENTURE R 1200 LC 2018
Messages : 14996
Humeur : PEACE AND LOVE
Date d'inscription : 13/11/2010
Age : 55
Localisation : Silly - Belgique

Revenir en haut Aller en bas

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Empty Re: intégré les clignotants dans le feu arrière d'origine et support de plaque perso

Message par philvtrsp2 Mar 4 Sep 2012 - 22:42

Je vais être obligé de te copier cet hiver!!! lol!

Merci à toi!!! intégré les clignotants dans le feu arrière d'origine et support de plaque perso 762845

_________________
FORZA VALENTINO ROSSI
philvtrsp2
philvtrsp2
Modérateur

Votre Moto : BMW GS ADVENTURE R 1200 LC 2018
Messages : 14996
Humeur : PEACE AND LOVE
Date d'inscription : 13/11/2010
Age : 55
Localisation : Silly - Belgique

Revenir en haut Aller en bas

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Empty Re: intégré les clignotants dans le feu arrière d'origine et support de plaque perso

Message par crazybart Mar 4 Sep 2012 - 22:45

philvtrsp2 a écrit:Je vais être obligé de te copier cet hiver!!! lol!

Merci à toi!!! intégré les clignotants dans le feu arrière d'origine et support de plaque perso 762845

de rien!!
crazybart
crazybart
Sumo Expert
Sumo Expert

Votre Moto : 690 smr / 250 excf kité 305
Messages : 1436
Date d'inscription : 27/11/2010
Age : 32
Localisation : 38330

Revenir en haut Aller en bas

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Empty Re: intégré les clignotants dans le feu arrière d'origine et support de plaque perso

Message par philvtrsp2 Mar 4 Sep 2012 - 22:55

Par contre tu accèdes comment à la serrure vu comment ta plaque est positionné???? intégré les clignotants dans le feu arrière d'origine et support de plaque perso 84126

_________________
FORZA VALENTINO ROSSI
philvtrsp2
philvtrsp2
Modérateur

Votre Moto : BMW GS ADVENTURE R 1200 LC 2018
Messages : 14996
Humeur : PEACE AND LOVE
Date d'inscription : 13/11/2010
Age : 55
Localisation : Silly - Belgique

Revenir en haut Aller en bas

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Empty Re: intégré les clignotants dans le feu arrière d'origine et support de plaque perso

Message par crazybart Mar 4 Sep 2012 - 22:58

je démonte la plaque! si tu change pas de cartho tous les jours c'est pas bien grave! a moins que tu mettes un petit cadenas sous la selle...?

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Sans_t11
crazybart
crazybart
Sumo Expert
Sumo Expert

Votre Moto : 690 smr / 250 excf kité 305
Messages : 1436
Date d'inscription : 27/11/2010
Age : 32
Localisation : 38330

Revenir en haut Aller en bas

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Empty Re: intégré les clignotants dans le feu arrière d'origine et support de plaque perso

Message par philvtrsp2 Mar 4 Sep 2012 - 23:07

Ok compris!!! intégré les clignotants dans le feu arrière d'origine et support de plaque perso 679266

Elle ne sera fixée avec des rivets donc ce sera 2 petits boulons à enlever pour ma part!!! intégré les clignotants dans le feu arrière d'origine et support de plaque perso 679266

_________________
FORZA VALENTINO ROSSI
philvtrsp2
philvtrsp2
Modérateur

Votre Moto : BMW GS ADVENTURE R 1200 LC 2018
Messages : 14996
Humeur : PEACE AND LOVE
Date d'inscription : 13/11/2010
Age : 55
Localisation : Silly - Belgique

Revenir en haut Aller en bas

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Empty Re: intégré les clignotants dans le feu arrière d'origine et support de plaque perso

Message par crazybart Mar 4 Sep 2012 - 23:30

tu veux enfaite monté le démontable directement sur la plaque? et pas sur le équerre comme j'ai fait? c'est bien sa?

le soucis c'est qu'une plaque démontable c'est très sévèrement puni... et puis 2 boulons sur la plaque risque d'être pas très beau...mon système est un "peu" plus discret!
crazybart
crazybart
Sumo Expert
Sumo Expert

Votre Moto : 690 smr / 250 excf kité 305
Messages : 1436
Date d'inscription : 27/11/2010
Age : 32
Localisation : 38330

Revenir en haut Aller en bas

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Empty Re: intégré les clignotants dans le feu arrière d'origine et support de plaque perso

Message par philvtrsp2 Mer 5 Sep 2012 - 22:58

Bah chez nous en Belgique jamais eu de soucis avec la plaque fixée avec des boulons!!!

Sinon ce sera comme toi mais pas avec des "papillons" des nil top intégré les clignotants dans le feu arrière d'origine et support de plaque perso 679266

_________________
FORZA VALENTINO ROSSI
philvtrsp2
philvtrsp2
Modérateur

Votre Moto : BMW GS ADVENTURE R 1200 LC 2018
Messages : 14996
Humeur : PEACE AND LOVE
Date d'inscription : 13/11/2010
Age : 55
Localisation : Silly - Belgique

Revenir en haut Aller en bas

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Empty Re: intégré les clignotants dans le feu arrière d'origine et support de plaque perso

Message par DREF33 Jeu 6 Sep 2012 - 17:28

crazybart a écrit:tu veux enfaite monté le démontable directement sur la plaque? et pas sur le équerre comme j'ai fait? c'est bien sa?

le soucis c'est qu'une plaque démontable c'est très sévèrement puni... et puis 2 boulons sur la plaque risque d'être pas très beau...mon système est un "peu" plus discret!

beau travail!! intégré les clignotants dans le feu arrière d'origine et support de plaque perso 744578 as tu eu le temps de tester tout ça sous la pluie?? je pense surtout au garde boue que tu as raccourci.... voir si les projections d'eau t’inondent pas!!!!
DREF33
DREF33
Modérateur

Votre Moto : KTM 890 R
Messages : 7695
Humeur : news sensations
Date d'inscription : 10/07/2011
Localisation : BORDEAUX

Revenir en haut Aller en bas

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Empty Re: intégré les clignotants dans le feu arrière d'origine et support de plaque perso

Message par crazybart Jeu 6 Sep 2012 - 17:36

je ne roule pas sous la pluie... enfin j'évite. J'ai une voiture de fonction donc ma moto me sert uniquement pour me tiré la bourre le weekend. Mais je ne pence pas que sa m'inonde tant que sa! mouillé pour mouillé lool
crazybart
crazybart
Sumo Expert
Sumo Expert

Votre Moto : 690 smr / 250 excf kité 305
Messages : 1436
Date d'inscription : 27/11/2010
Age : 32
Localisation : 38330

Revenir en haut Aller en bas

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Empty Re: intégré les clignotants dans le feu arrière d'origine et support de plaque perso

Message par Jostice Mer 2 Oct 2013 - 20:41

Oui, les plaques fixées par écrous ou n'importe quoi de démontable, ça ne plait guère a nos amis en képi ! Et généralement, ça ne leur échappe pas !
Heureusement que je le connaissais celui la, parce qu'entre la plaque, les pneus vraiment HS et le barouf, il aurait pu m'emmerder longtemps.....

Jostice
Baby KTM
Baby KTM

Votre Moto : smt 990
Messages : 69
Humeur : Basée sur la santé du SMT : beau fixe !
Date d'inscription : 24/09/2012
Age : 36
Localisation : Tours

Revenir en haut Aller en bas

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Empty Re: intégré les clignotants dans le feu arrière d'origine et support de plaque perso

Message par Tony_60 Jeu 3 Oct 2013 - 16:08

Sympa merci pour le tuto, question bête, je ne supporte plus non plus ma bavette mais je me demandais si en mettant des vis plus longue que celle que tu as mis et en rajoutant des entretoise sur ces vis avant les écrous papillons, est ce que cela ne permettrai pas d'abaisser assez la plaque pour garder l’accès à la serrure ?

intégré les clignotants dans le feu arrière d'origine et support de plaque perso Sup_pl10
Tony_60
Tony_60
Ready To Race
Ready To Race

Votre Moto : KTM 950 SM
Messages : 880
Date d'inscription : 07/09/2010
Age : 33
Localisation : 33 GIRONDE

Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
