Remplacement du joint de récepteur d'embrayage type 2 Empty Remplacement du joint de récepteur d'embrayage type 2

Message par Katomeuch Jeu 18 Avr 2013 - 12:39

Suite à la commande groupé de Laurent73 :
https://www.ktmmania.net/t7317-commande-groupee-joint-de-recepteur-d-embrayage-type-2 , voici un petit tuto pour vous aider à remplacer ce fameux joint.

Remplacement du joint de récepteur d'embrayage type 2 2012-110


En premier il faut mettre de niveau l’émetteur d'embrayage droit, sans quoi dés l'ouverture du couvercle l'huile va couler et tout dégueulasser.
Remplacement du joint de récepteur d'embrayage type 2 Dscn0123


Ensuite désaccoupler le récepteur du moteur.
Remplacement du joint de récepteur d'embrayage type 2 Dscn0122


Il est très sale...
Remplacement du joint de récepteur d'embrayage type 2 Dscn0124


.. avant de l'ouvrir et de lui rentrer de la merdouille dedans: nettoyage au WD40!
On retire le clips.
Remplacement du joint de récepteur d'embrayage type 2 Dscn0138


Le piston sort de lui même car le circuit est encore en charge.
On s’aperçoit que l'huile a noircie, c'est normal même au bout d'un an.
Remplacement du joint de récepteur d'embrayage type 2 Dscn0126


On dévisse la vis de purge
Remplacement du joint de récepteur d'embrayage type 2 Dscn0128

Dans l’émetteur l'huile est aussi très sale, il y a même du dépôt.
Remplacement du joint de récepteur d'embrayage type 2 Dscn0127


Le nettoyage du circuit se fait au WD 40 et un aspirateur. Ce dernier permet d'aspirer les impuretés qui seraient restées coincées dans les recoins. Le résultat est nickel!
Remplacement du joint de récepteur d'embrayage type 2 Dscn0129


Il est très important de tout nettoyer avec le remontage.
Remplacement du joint de récepteur d'embrayage type 2 Dscn0130


Le graissage de la tige d'embrayage évitera que l'eau ne s'infiltre ainsi que la crasse.
Remplacement du joint de récepteur d'embrayage type 2 Dscn0131

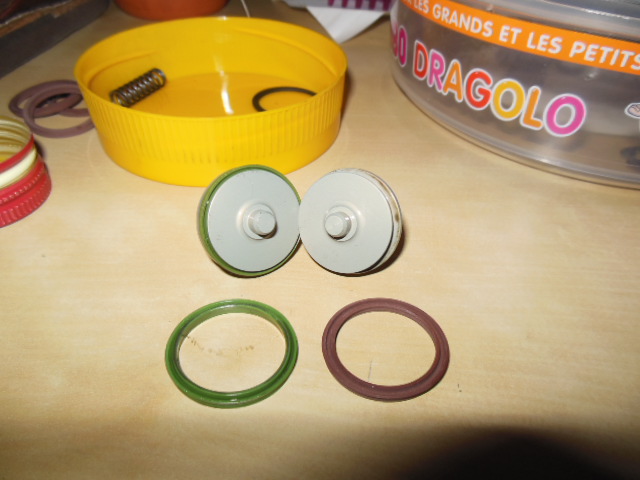

Passons au remplacement du joint proprement dit.
Remplacement du joint de récepteur d'embrayage type 2 Dscn0132


Remplacement du joint de récepteur d'embrayage type 2 Dscn0133


Remplacement du joint de récepteur d'embrayage type 2 Dscn0134

Rien de sorcier, il suffit de le retirer avec ses ongles car avec un cutter ou une pointe on risque de marquer le piston.
Remplacement du joint de récepteur d'embrayage type 2 Dscn0135


Un fois le joint en place, on garde la vis de purge ouverte, on essuie les quelques goutes de WD40 qui reste dans l’émetteur, on met en place le ressort et on enfile le piston bien huilé, droit et sans forcer. Il va passer tout d'abord dans la gorge du clips puis il va filer au fond de son logement. On repose le clip. Et c'est tout!
Remplacement du joint de récepteur d'embrayage type 2 Dscn0137



Il ne reste plus qu'à remonter le récepteur.
Pour la purge des frein j'ai galéré. La SD à une purge à l’émetteur et au recepteur mais les SM n'en n'ont qu'au récepteur. Voici un tuto qui pourrais vous aider: https://www.ktmmania.net/t117-tuto-purger-receptacle-d-embrayage

Perso, j'ai fait tourné un peu le moteur et tapoté sur la durite d'embrayage pour faire remonter toutes les bulles.



https://www.ktmmania.net/t9105-discussions-autour-tuto-remplacement-du-joint-de-recepteur-d-embrayage-type-2
