TUTO MONTAGE XENON HID  Empty TUTO MONTAGE XENON HID

Message par CYRILLOUTT13 Mar 6 Déc 2016 - 22:41

Et Bien Voila, chose promise, chose due.
Voici un petit tuto, pour installer un Kit XENON sur nos SD.
voici le matériel nécessaire :
-un Kit XÉNON H4-3 (J ai pris un 35W 5000K)
-un Kit résistances  (2 résistances de puissance, montées en parallele sur 2 prises H4)
TUTO MONTAGE XENON HID  20161213
Ce kit, rallonge est a insérer dans le phare avec l'ampoule H4.
Ensuite on place le ballast, juste sous le neiman, derrière le cache plastique.

TUTO MONTAGE XENON HID  20161210
Le relais, quand à lui, se positionne juste dérriere le cache plastique, à proximité de la selle.
TUTO MONTAGE XENON HID  20161212
Manque plus qu'a brancher le + du relais sur le batterie et la masse du ballast sur le cadre .

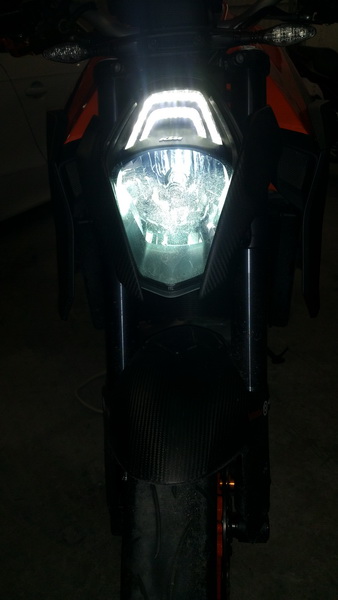

Et VOILA !!!
TUTO MONTAGE XENON HID  20161211
Bon rien de bien compliqué.
Juste un peu de patience car pour bien passer les câbles, il est préférable de démonter le réservoir.
L'ordi de bord, est leurré par les résistances (50 W) qui simulent les consos de l'ampoule.
Il faut tout de même faire attention  à positionner les 2 résistances (assez volumineuses) à l'abri des câbles dans le phare, car celles ci chauffent.
Moi je les ai coincées dans la partie supérieure des ouies arrière de la coque de phare.
En espérant que ce petit tuto vous serve.

CYRILLOUTT13
KTMent Votre
KTMent Votre

Votre Moto : SDR 1290
Messages : 140
Humeur : TJS KOOL,sauf si on me casse les ...
Date d'inscription : 27/06/2016
Age : 49
Localisation : 13600

Revenir en haut Aller en bas

TUTO MONTAGE XENON HID  Empty Re: TUTO MONTAGE XENON HID

Message par predhdj80 Mer 7 Déc 2016 - 7:54

Bj et merci pour le tuto.

E terme d'efficacité comparer a l'origine ??
predhdj80
predhdj80
Ready To Race
Ready To Race

Votre Moto : SDR SE
Messages : 895
Date d'inscription : 03/08/2015
Age : 52
Localisation : 09

http://epvl@epvl.fr

Revenir en haut Aller en bas

TUTO MONTAGE XENON HID  Empty Re: TUTO MONTAGE XENON HID

Message par dudu31 Mer 7 Déc 2016 - 9:32

Merci TUTO MONTAGE XENON HID  918415
dudu31
dudu31
Ultra VIP
Ultra VIP

Votre Moto : SDR V3
Messages : 13750
Date d'inscription : 04/12/2015
Age : 51
Localisation : Toulouse

Revenir en haut Aller en bas

TUTO MONTAGE XENON HID  Empty Re: TUTO MONTAGE XENON HID

Message par Math06 Mer 7 Déc 2016 - 9:42

bel esprit fofo.
un truc me gene quand meme, c est l obligation de leurer le l ordi. a trop vouloir d assistance on en vient a etre oblige de magouiller pour s offrir un peu plus que ce que le fabricant a decider.
mathieu qui est contre certaines avancees technologique
Math06
Math06
Modérateur

Votre Moto : BMW F800GS
Messages : 14216
Humeur : bon là maintenant il faut rouler
Date d'inscription : 22/09/2010
Age : 52
Localisation : 06 - PACA

Revenir en haut Aller en bas

TUTO MONTAGE XENON HID  Empty Re: TUTO MONTAGE XENON HID

Message par chouchou Mer 7 Déc 2016 - 10:18

Comme ça a déjà été démontré le faite que cela fonctionne n'a rien à voir avec la valeur de la résistance.
Il faudrai donc que tu mettes le lien du kit.

J'ai acheté à une personne du forum son xénon qui fonctionnait sur sa moto mais ne fonctionne pas sur la mienne, mais il fonctionne sur la Honda d'un ami.

Donc prudence à ceux qui voudrons faire la modif.
chouchou
chouchou
VIP Pilote
VIP Pilote

Votre Moto : Adventure 1190
Messages : 2896
Date d'inscription : 21/05/2015
Age : 39
Localisation : Haute Savoie

http://moto.sorties.free.fr/Moto_sorties/Bienvenue.html

Revenir en haut Aller en bas

TUTO MONTAGE XENON HID  Empty Re: TUTO MONTAGE XENON HID

Message par CYRILLOUTT13 Mer 7 Déc 2016 - 14:41

En effet, la valeur de la resistance n est pas important, entre 5 ou 30 ohms, cela ne changera pas grand chose.
Ce qui est important, c est sa puissance (50w).
Celle ci, de part sa consomation, simule la presence de l ampoule.
Quand au kit hid, peu importe le modele (30, 50w), l important est que ce soit un kit H4-3.
Dans tous les cas tant que celui ci est alimenté, cela fonctionnera.

CYRILLOUTT13
KTMent Votre
KTMent Votre

Votre Moto : SDR 1290
Messages : 140
Humeur : TJS KOOL,sauf si on me casse les ...
Date d'inscription : 27/06/2016
Age : 49
Localisation : 13600

Revenir en haut Aller en bas

TUTO MONTAGE XENON HID  Empty Re: TUTO MONTAGE XENON HID

Message par chouchou Mer 7 Déc 2016 - 19:26

Non pas du tout.
On l'a largement démontré dans un autre post que LA seule chose qui compte se sont les "parasites" émis par le xénon et non la consomation du kit, de la résistance ou de l'ensemble.

C'est pour cela que le kit utilisé est important sans solution viable.
chouchou
chouchou
VIP Pilote
VIP Pilote

Votre Moto : Adventure 1190
Messages : 2896
Date d'inscription : 21/05/2015
Age : 39
Localisation : Haute Savoie

http://moto.sorties.free.fr/Moto_sorties/Bienvenue.html

Revenir en haut Aller en bas

TUTO MONTAGE XENON HID  Empty Re: TUTO MONTAGE XENON HID

Message par CYRILLOUTT13 Mer 7 Déc 2016 - 20:35

Ben non!
Pour filtrer les parasites on utilise des condensateurs,  egalement appeles,kit canbus,.
Mais ceux ci, sont utilisees uniquement quand le xenon est alimente par l alim de l ampoule.
Or l alim du xenon est tiree direct de la batterie via le relai , qui lui est commande par l alim de l ampoule.
Bref, je vais par te faire un cour d electroniqure...

CYRILLOUTT13
KTMent Votre
KTMent Votre

Votre Moto : SDR 1290
Messages : 140
Humeur : TJS KOOL,sauf si on me casse les ...
Date d'inscription : 27/06/2016
Age : 49
Localisation : 13600

Revenir en haut Aller en bas

TUTO MONTAGE XENON HID  Empty Re: TUTO MONTAGE XENON HID

Message par chouchou Mer 7 Déc 2016 - 21:05

Oui effectivement dans ton montage en passant par la batterie pas de soucis mais en utilisant le faiceau d'origine de la moto cela dépendera du kit utilisé et au vu des différents essais le résultat n'est vraiment pas garanti.

C'est tout de même dingue que les éclairages d'origines soient aussi médiocres.
chouchou
chouchou
VIP Pilote
VIP Pilote

Votre Moto : Adventure 1190
Messages : 2896
Date d'inscription : 21/05/2015
Age : 39
Localisation : Haute Savoie

http://moto.sorties.free.fr/Moto_sorties/Bienvenue.html

Revenir en haut Aller en bas

TUTO MONTAGE XENON HID  Empty Re: TUTO MONTAGE XENON HID

Message par jeanbibi Mer 7 Déc 2016 - 21:10

Et pour ceux qui ne roulent pas la nuit TUTO MONTAGE XENON HID  802960
jeanbibi
jeanbibi
Ready To Race
Ready To Race

Votre Moto : 1290 SDR
Messages : 882
Humeur : Joyeuse
Date d'inscription : 14/11/2015
Localisation : Marrakech,Maroc

Revenir en haut Aller en bas

TUTO MONTAGE XENON HID  Empty Re: TUTO MONTAGE XENON HID

Message par chouchou Mer 7 Déc 2016 - 21:24

Ah ben la voilà la solution.
chouchou
chouchou
VIP Pilote
VIP Pilote

Votre Moto : Adventure 1190
Messages : 2896
Date d'inscription : 21/05/2015
Age : 39
Localisation : Haute Savoie

http://moto.sorties.free.fr/Moto_sorties/Bienvenue.html

Revenir en haut Aller en bas

TUTO MONTAGE XENON HID  Empty Re: TUTO MONTAGE XENON HID

Message par CYRILLOUTT13 Mer 7 Déc 2016 - 22:20

chouchou a écrit:Oui effectivement dans ton montage en passant par la batterie pas de soucis mais en utilisant le faiceau d'origine de la moto cela dépendera du kit utilisé et au vu des différents essais le résultat n'est vraiment pas garanti.

C'est tout de même dingue que les éclairages d'origines soient aussi médiocres.
Ce n est pas mon montage,  c est le montage de tous kits hid H4-3.
Relai oblige, car il sert pour le basculement du code au phare.
Une seule ampoule xenon avec un cache metal activé par  un electro aimant.

CYRILLOUTT13
KTMent Votre
KTMent Votre

Votre Moto : SDR 1290
Messages : 140
Humeur : TJS KOOL,sauf si on me casse les ...
Date d'inscription : 27/06/2016
Age : 49
Localisation : 13600

Revenir en haut Aller en bas

TUTO MONTAGE XENON HID  Empty Re: TUTO MONTAGE XENON HID

Message par bmpm71 Jeu 8 Déc 2016 - 11:29

Salut salut, au top le tuto. moi j'ai pour projet de monter du xenon aussi, voici le lien de ce que je veux :
http://oliverking.fr/lenticulaires-angel-eyes-moto/442-lenticulaire-moto-bi-xenon-g600-avec-angel-eyes-a-led-2000000004426.html

je sais qu'il vend du bon matos, il me dit que sur demande il me fourni un ballast anti erreur. ce serait donc ce ballast qui jouerait le role de tes resistance d'après toi?
ensuite pour "l'oeil" (le cercle a led), je pensais me repiquer sur l'alim des feux diurnes, sauf que ces derniers baissent d'intensité quand l'ampoule s'allume, tu penses que ce sera le cas sur les led de la lenticulaire?

bmpm71
KTMent Votre
KTMent Votre

Votre Moto : ktm 1290 SDR noire
Messages : 133
Date d'inscription : 17/08/2015
Age : 29
Localisation : 13

Revenir en haut Aller en bas

TUTO MONTAGE XENON HID  Empty Re: TUTO MONTAGE XENON HID

Message par CYRILLOUTT13 Jeu 8 Déc 2016 - 12:30

Il y à des chances que ce ballast integre une resistance de puissance, mais fait toi le bien préciser.
Par contre, je doute que tu puisses y monté l'ampoule angel eye sans désolidariser l'optique de phare de sa vitre (diametre 91MM)

CYRILLOUTT13
KTMent Votre
KTMent Votre

Votre Moto : SDR 1290
Messages : 140
Humeur : TJS KOOL,sauf si on me casse les ...
Date d'inscription : 27/06/2016
Age : 49
Localisation : 13600

Revenir en haut Aller en bas

TUTO MONTAGE XENON HID  Empty Re: TUTO MONTAGE XENON HID

Message par bmpm71 Jeu 8 Déc 2016 - 12:36

CYRILLOUTT13 a écrit:Il y à des chances que ce ballast integre une resistance de puissance, mais fait toi le bien préciser.
Par contre, je doute que tu puisses y monté l'ampoule angel eye sans désolidariser l'optique de phare de sa vitre (diametre 91MM)

Oui ca c'est sur je dois ouvrir l'optique, mais la seule chose qui me faisait peur c'est le message erreur au tableau de bord.

bmpm71
KTMent Votre
KTMent Votre

Votre Moto : ktm 1290 SDR noire
Messages : 133
Date d'inscription : 17/08/2015
Age : 29
Localisation : 13

Revenir en haut Aller en bas

TUTO MONTAGE XENON HID  Empty Re: TUTO MONTAGE XENON HID

Message par JMVJ Ven 12 Mai 2017 - 18:42

Bonjour,

Je ne trouve que le Kit XÉNON H4-3 en version 2 ampoules.
Auriez vous un lien vers un Kit XÉNON H4-3 qui soit que pour 1 ampoule ?
JMVJ
JMVJ
Baby KTM
Baby KTM

Votre Moto : 1290 SDR SE
Messages : 65
Date d'inscription : 30/06/2016
Age : 61
Localisation : Corrèze

Revenir en haut Aller en bas

TUTO MONTAGE XENON HID  Empty Re: TUTO MONTAGE XENON HID

Message par JMVJ Sam 13 Mai 2017 - 10:46

Bon, j'ai trouvé:
http://www.xenon-discount.com/h4-bi-xenon-moto/952-kit-bi-xenon-moto-h4-8000k-35w-relais.html
à 35,90 € + Total frais de port TTC : 6,50 €
Total TTC : 42,40 €

---------------------------
Je pense donc prendre:
http://www.xenon-discount.com/ballasts/306-slim-ballast-35w-12v-a-l-unite.html
13,90 €
http://www.xenon-discount.com/35-watts/1546-paire-d-ampoules-bi-xenon-h4-35w-relais.html
28,90 €

Total frais de port TTC : 0 €
Total TTC : 42,80 €

Ce qui me fait une ampoule d'avance.

---------------------------
Aussi les résistances:
 https://www.banggood.com/fr/Error-Free-H4-Dual-Load-Resistors-For-LED-HID-Conversion-Xenon-p-1038874.html

-----------------------------
Vos avis, Merci.
JMVJ
JMVJ
Baby KTM
Baby KTM

Votre Moto : 1290 SDR SE
Messages : 65
Date d'inscription : 30/06/2016
Age : 61
Localisation : Corrèze

Revenir en haut Aller en bas

TUTO MONTAGE XENON HID  Empty Re: TUTO MONTAGE XENON HID

Message par JMVJ Dim 28 Mai 2017 - 16:06

J'ai suivi le tuto de CYRILLOUTT13

Avant avec l'éclairage origine H4
TUTO MONTAGE XENON HID  1_avan12

Emplacement relais, puis avec cache
TUTO MONTAGE XENON HID  2_rela11
TUTO MONTAGE XENON HID  3_rela11

Emplacement Ballast
TUTO MONTAGE XENON HID  4_ball11

J'ai mis les résistances juste au dessus du radiateur, en prenant garde qu'elles ne touchent aucun fil électrique....ça chauffe !!
TUTO MONTAGE XENON HID  5_resi11


Éclairage Après avec le kit xenon H4-3
TUTO MONTAGE XENON HID  6_apre11
