Tuto branchement ACC2 SMT2012
Hello,
L'objectif était pour moi de brancher un GPS sur une prise après contact, prise ACC2 disponible derrière le phare, dans la trappe côté droit.
Alors il faut démonter les petites écopes à droite et à gauche pour avoir de l'espace (voir manuel utilisateur, c'est simple).
![Tuto branchement ACC2 SMT2012 110](https://i.servimg.com/u/f33/20/29/97/66/110.jpg)

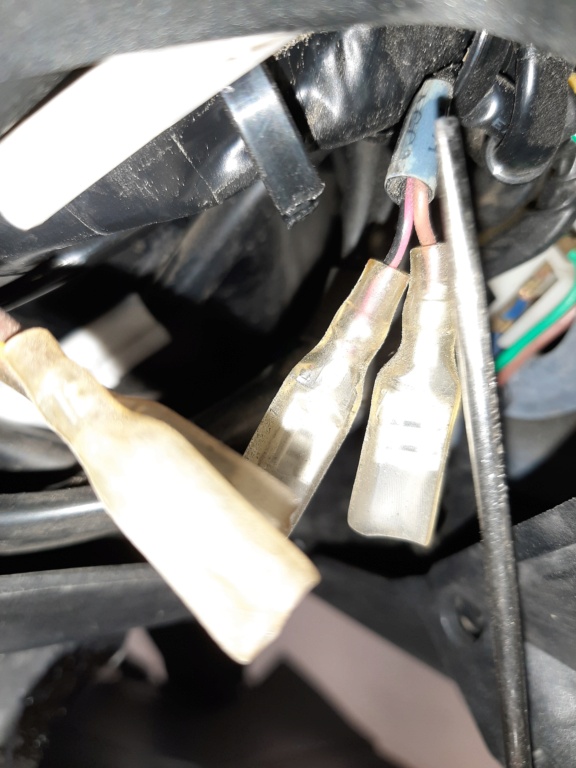

Ensuite il faut couper un rilsan pour libérer les prises ACC1 et ACC2 :
![Tuto branchement ACC2 SMT2012 20210518](https://i.servimg.com/u/f33/20/29/97/66/20210518.jpg)
![Tuto branchement ACC2 SMT2012 20210519](https://i.servimg.com/u/f33/20/29/97/66/20210519.jpg)
Ensuite mise en place des cosses ad hoc sur mon chargeur GPS :
![Tuto branchement ACC2 SMT2012 20210520](https://i.servimg.com/u/f33/20/29/97/66/20210520.jpg)

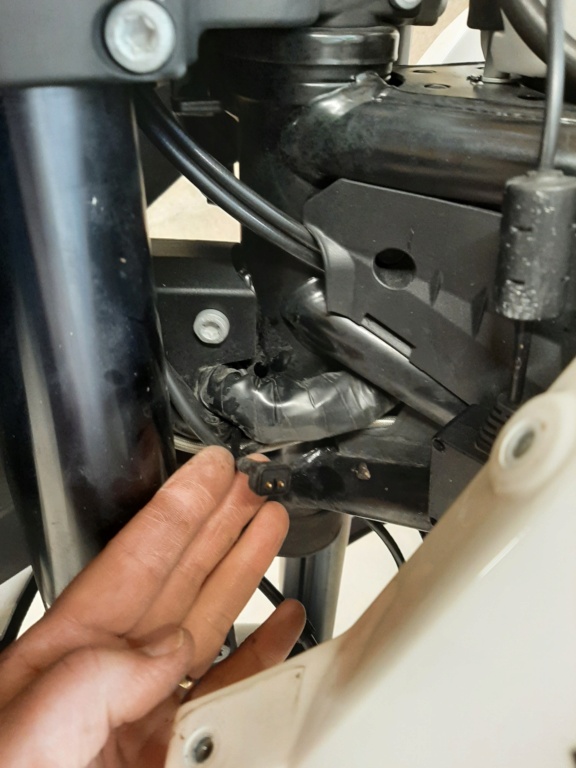

J'ai réussi à trouver un passage côté gauche pour faire remonter le fil vers le guidon :
![Tuto branchement ACC2 SMT2012 20210521](https://i.servimg.com/u/f33/20/29/97/66/20210521.jpg)
![Tuto branchement ACC2 SMT2012 20210522](https://i.servimg.com/u/f33/20/29/97/66/20210522.jpg)
Résultat :
