Tuto réfection bouchon de fourche

2 participants

Aller en bas

Tuto réfection bouchon de fourche Empty Tuto réfection bouchon de fourche

Message par Invité Jeu 10 Déc 2015 - 13:46

Suite au suintement d'un de mes bouchons de fourche.
Ne ce détaille plus mais les joints sont les mêmes que Adventure 2004.
Valable donc pour nos Adventure SMR SMT SuperDuke etc.

Donc les joints dispo en éclaté sur Adventure 2004 ou aussi 525 enduro (sauf précontrainte)
Ils n’avaient pas les joints entre bouchon et tube, je les aie pris chez CIR qui est à côté de mon concess
http://www.cir.fr/produits/etancheite/
D’ailleurs j’aurai pu prendre les autres chez eux aussi….Ces dimensions n’existe pas en « viton » donc joints toriques normaux.

Les vieux joints ne montre pas de signe de faiblesse, sont en bon état, mais bon ça fuit quand même…..

Pour info en fait il ce démonte mieux sur la moto le bouchon….

Tuto réfection bouchon de fourche 110

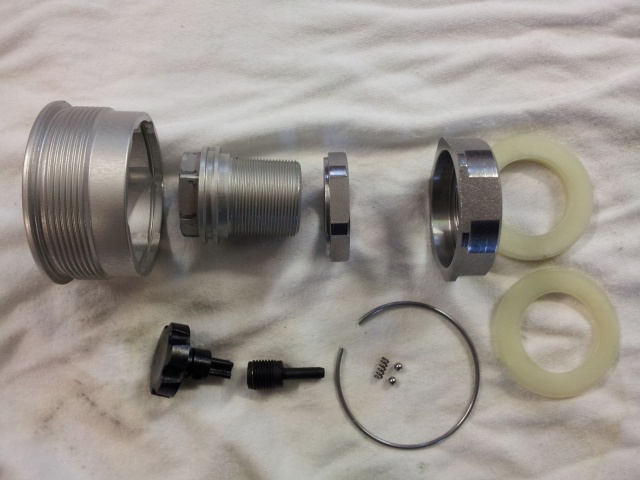

Le détail démonté, l’écrou intérieur de 32 est vachement serré.

Tuto réfection bouchon de fourche 210

Les joints

Tuto réfection bouchon de fourche 310

Réglage détente

Tuto réfection bouchon de fourche 410

Précontrainte

Tuto réfection bouchon de fourche 510

Tuto réfection bouchon de fourche 610

Joint extérieur de bouchon

Tuto réfection bouchon de fourche 710

Joint intérieur de précontrainte

Tuto réfection bouchon de fourche 810

Minutie de rigueur pour les petites billes ! Dans un carton pour ne pas les perdre et arghhhhh que c’est chiant à remettre ! J’ai du mis reprendre une bonne dizaine de fois, remontage avec la technique du petit tournevis aimanté.

Tuto réfection bouchon de fourche 910

Tuto réfection bouchon de fourche 1010

Sur l’écrou intérieur qui est très serré il y a une goutte de Loctite, bon faut bien la mettre sans déborder car autrement problème pour régler la précontrainte :(

Tuto réfection bouchon de fourche 1110

Remontage

Tuto réfection bouchon de fourche 1210

Tuto réfection bouchon de fourche 1310

Tuto réfection bouchon de fourche 1410

Tuto réfection bouchon de fourche 1510

Le sujet est ici :
https://www.ktmmania.net/t18656-suintement-d-huile-sur-le-reglage-de-la-detente-bouchon-fourche


Dernière édition par lau31ver le Jeu 10 Déc 2015 - 14:58, édité 1 fois

Invité
Invité


Revenir en haut Aller en bas

Tuto réfection bouchon de fourche Empty Re: Tuto réfection bouchon de fourche

Message par laurent73 Jeu 10 Déc 2015 - 13:53

Tuto réfection bouchon de fourche 744578 Tuto réfection bouchon de fourche 40522

Est ce que je peux relayer ton tuto sur le forum adventure ?
laurent73
laurent73
Sumo Expert
Sumo Expert

Votre Moto : 990 adventure 2009
Messages : 1261
Humeur : savoie
Date d'inscription : 22/10/2010

Revenir en haut Aller en bas

Tuto réfection bouchon de fourche Empty Re: Tuto réfection bouchon de fourche

Message par Invité Jeu 10 Déc 2015 - 14:57

laurent73 a écrit:Tuto réfection bouchon de fourche 744578 Tuto réfection bouchon de fourche 40522

Est ce que je peux relayer ton tuto sur le forum adventure ?

ÉVIDEMENT le but des forum c'est de servir Tuto réfection bouchon de fourche 247513
Tu me mettras le lien stp

Invité
Invité


Revenir en haut Aller en bas

Tuto réfection bouchon de fourche Empty Re: Tuto réfection bouchon de fourche

Message par Math06 Jeu 10 Déc 2015 - 15:07

Tuto réfection bouchon de fourche 744578
Bel esprit de partage.
Merci pour tous ceux qui en profiteront.
Math06
Math06
Modérateur

Votre Moto : BMW F800GS
Messages : 14216
Humeur : bon là maintenant il faut rouler
Date d'inscription : 22/09/2010
Age : 53
Localisation : 06 - PACA

Revenir en haut Aller en bas

Tuto réfection bouchon de fourche Empty Re: Tuto réfection bouchon de fourche

Message par laurent73 Jeu 10 Déc 2015 - 20:46

Tuto réfection bouchon de fourche 40522

Pas de soucis pour le lien
laurent73
laurent73
Sumo Expert
Sumo Expert

Votre Moto : 990 adventure 2009
Messages : 1261
Humeur : savoie
Date d'inscription : 22/10/2010

Revenir en haut Aller en bas

Tuto réfection bouchon de fourche Empty Re: Tuto réfection bouchon de fourche

Message par laurent73 Ven 11 Déc 2015 - 8:59

Voici le lien, en page 5

Pour vous faciliter le démontage du bouchon, vous pouvez comprimer le ressort et  glisser la clé de 22 ensuite Tuto réfection bouchon de fourche 679266

Tuto réfection bouchon de fourche 2015-114

laurent73
laurent73
Sumo Expert
Sumo Expert

Votre Moto : 990 adventure 2009
Messages : 1261
Humeur : savoie
Date d'inscription : 22/10/2010

Revenir en haut Aller en bas

Tuto réfection bouchon de fourche Empty Re: Tuto réfection bouchon de fourche

Message par Invité Ven 11 Déc 2015 - 9:09

Pour le bouchon c'est ce que je fais, sur la photo la clé ne sert qu'a tenir le tube en l'air.

Je vois que tu as changé les ressort de fourche pour du plus dur, c'est si souple que cela une adventure ?

Invité
Invité


Revenir en haut Aller en bas

Tuto réfection bouchon de fourche Empty Re: Tuto réfection bouchon de fourche

Message par Invité Mer 17 Fév 2016 - 14:28

Bon ben ce week le deuxième a lâchée......fuite plus importante mais encore une fois rien de bien flagrant sur l'état des joints.
Petite précision pour démonter c'est un pas à gauche je ne l'avait pas précisé.
