TUTO changement des fonds de jante sur adventure

+6
barbaduke
buse35600
BJ59
Jpé
YANNICK 13
valdo
10 participants

Page 1 sur 2 1, 2  Suivant

Aller en bas

TUTO changement des fonds de jante sur adventure Empty TUTO changement des fonds de jante sur adventure

Message par valdo Mar 13 Déc 2016 - 20:27

suite à une grosse fuite d'air sur ma jante arriere par les rayons je me lance....
démontage du pneu en faisant attention bien sur et du capteur de pression (clé de 12 )


TUTO changement des fonds de jante sur adventure Wp_20116
 on voit bien le joint d'étancheité que j'ai commencé à enlever et dessous le joint de contact avec les tetes de rayons
il faut sortir le joint délicatement de sa gorge avec un petit tournevis plat et ça va tout seul

_________________
"C'est pas parce que l'eau bout que les pâtes sont cuites."
H.V.   fils d'un illustre grand sage
valdo
valdo
Modérateur

Votre Moto : AfriKTM + Béhemoué F800R + SMT 2013
Messages : 10594
Humeur : Insomniaque
Date d'inscription : 29/11/2014
Localisation : Quicheland 54

Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par valdo Mar 13 Déc 2016 - 20:29

ici on peut voir le passage de l'axe du capteur de pression.
la bague est bien usée et déformée.
quasiment certain que ma fuite vient de là....

TUTO changement des fonds de jante sur adventure Wp_20112

_________________
"C'est pas parce que l'eau bout que les pâtes sont cuites."
H.V.   fils d'un illustre grand sage
valdo
valdo
Modérateur

Votre Moto : AfriKTM + Béhemoué F800R + SMT 2013
Messages : 10594
Humeur : Insomniaque
Date d'inscription : 29/11/2014
Localisation : Quicheland 54

Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par valdo Mar 13 Déc 2016 - 20:30

l’état du joint de contact....

TUTO changement des fonds de jante sur adventure Wp_20115

_________________
"C'est pas parce que l'eau bout que les pâtes sont cuites."
H.V.   fils d'un illustre grand sage
valdo
valdo
Modérateur

Votre Moto : AfriKTM + Béhemoué F800R + SMT 2013
Messages : 10594
Humeur : Insomniaque
Date d'inscription : 29/11/2014
Localisation : Quicheland 54

Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par valdo Mar 13 Déc 2016 - 20:33

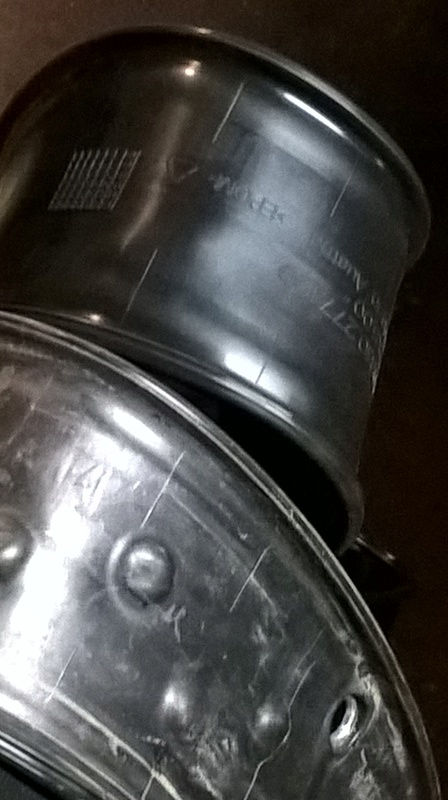

différence entre le vieux joint d'etancheité et le neuf....


TUTO changement des fonds de jante sur adventure Wp_20111

on remarque que le nouveau joint de contact est moins large que celui d'origine , sans parler de sa couleur...


TUTO changement des fonds de jante sur adventure Wp_20113

_________________
"C'est pas parce que l'eau bout que les pâtes sont cuites."
H.V.   fils d'un illustre grand sage
valdo
valdo
Modérateur

Votre Moto : AfriKTM + Béhemoué F800R + SMT 2013
Messages : 10594
Humeur : Insomniaque
Date d'inscription : 29/11/2014
Localisation : Quicheland 54

Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par valdo Mar 13 Déc 2016 - 20:44

on replace en premier le joint de contact , avec une échancrure à l'endroit du capteur de pression.
la seule fonction de ce joint est d’éviter de blesser le joint d'etancheité.

TUTO changement des fonds de jante sur adventure Wp_20117

et ensuite le plus chiant...la mise en place du joint d'etancheité.
il faut d'abord aligner le trou de valve , ensuite huiler au silicone légèrement les lèvres du joint et les faire rentrer dans leurs gorges à la main ,sans outil ,en commençant au voisinage du trou.
à sec c'est impossible de faire du bon boulot...(j'ai dit ça moi ????)
ensuite il faut placer le capteur de pression en le rentrant par le joint ,toujours avec un peu de silicone et le visser par l’extérieur, assez fermement.
cette vis est montée au frein filet d'origine et le capteur en position finale doit être en biais,conformément à l'origine.

TUTO changement des fonds de jante sur adventure Wp_20121

_________________
"C'est pas parce que l'eau bout que les pâtes sont cuites."
H.V.   fils d'un illustre grand sage
valdo
valdo
Modérateur

Votre Moto : AfriKTM + Béhemoué F800R + SMT 2013
Messages : 10594
Humeur : Insomniaque
Date d'inscription : 29/11/2014
Localisation : Quicheland 54

Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par valdo Mar 13 Déc 2016 - 20:49

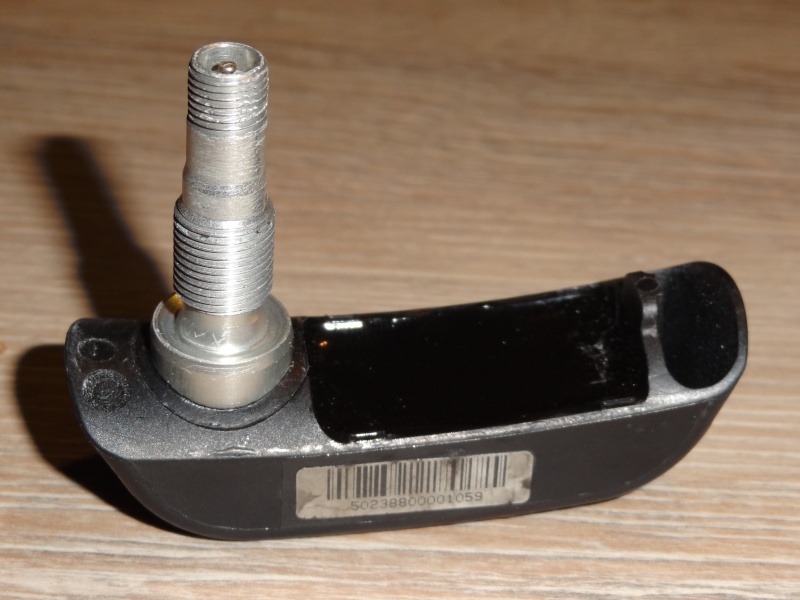

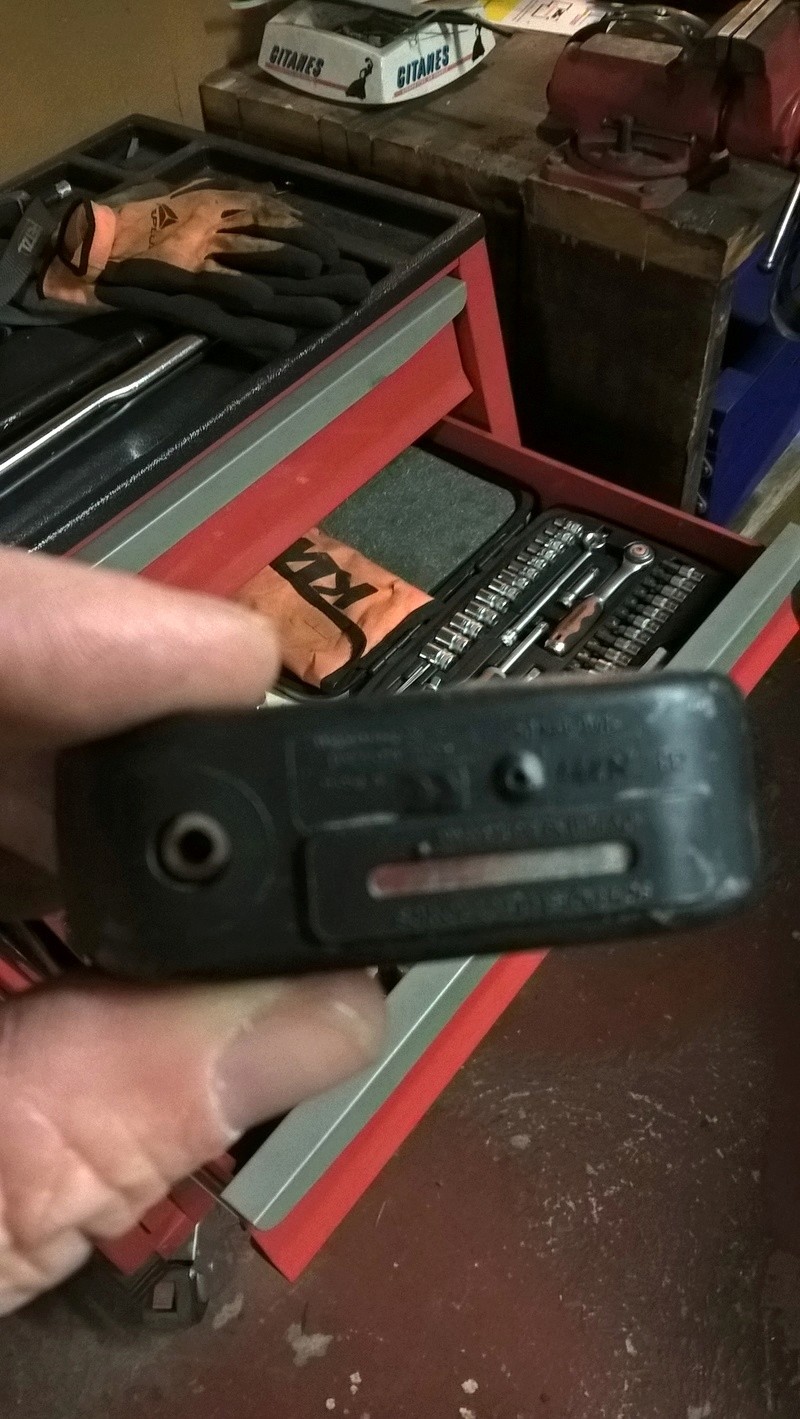

quelques photos du capteur et de sa bague de serrage qu'on peut trouver au détail , contrairement à la bague qui ne se détaille pas...

TUTO changement des fonds de jante sur adventure Wp_20119

TUTO changement des fonds de jante sur adventure Wp_20120

voila pas de difficulté particulière...simplement quelques photos pour que vous puissiez vous rendre compte de ce qu'il y a dessous et éviter de vous faire facturer 2 heures de MO par vos CC préférés !!

_________________
"C'est pas parce que l'eau bout que les pâtes sont cuites."
H.V.   fils d'un illustre grand sage
valdo
valdo
Modérateur

Votre Moto : AfriKTM + Béhemoué F800R + SMT 2013
Messages : 10594
Humeur : Insomniaque
Date d'inscription : 29/11/2014
Localisation : Quicheland 54

Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par Invité Mar 13 Déc 2016 - 20:53

Un grand merci Valdo pour ce tuto très explicite TUTO changement des fonds de jante sur adventure 744578
Je sais maintenant comment c'est fait sous nos pneus TUTO changement des fonds de jante sur adventure 918415

Invité
Invité


Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par valdo Mar 13 Déc 2016 - 20:56

merci à toi....c’était le but.

_________________
"C'est pas parce que l'eau bout que les pâtes sont cuites."
H.V.   fils d'un illustre grand sage
valdo
valdo
Modérateur

Votre Moto : AfriKTM + Béhemoué F800R + SMT 2013
Messages : 10594
Humeur : Insomniaque
Date d'inscription : 29/11/2014
Localisation : Quicheland 54

Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par Invité Mar 13 Déc 2016 - 21:07

C'est un kit ou il faut tout acheter séparément (fond de jante, joint, silicone) ?

Quand au capteur, chez BM ils détaillent un petit kit avec obus, joint et bague filetée. Y font pas chez Katoche ?
En tous cas de mémoire le capteur de pression ressemble beaucoup au BM au niveau du joint/bague filetée TUTO changement des fonds de jante sur adventure 247513

Invité
Invité


Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par valdo Mar 13 Déc 2016 - 22:09

tu peux avoir tout séparé chez BM.
KTM fourni juste la bague filetée...si tu veux un autre élément  tu devras te fendre du capteur complet à presque 100 euros pièce.
le silicone c'est en bombe...mais ça marche aussi avec du liquide vaisselle.
les fonds de jante sont en kit...pas de raison de prendre le risque de n'en changer qu'un des deux.

_________________
"C'est pas parce que l'eau bout que les pâtes sont cuites."
H.V.   fils d'un illustre grand sage
valdo
valdo
Modérateur

Votre Moto : AfriKTM + Béhemoué F800R + SMT 2013
Messages : 10594
Humeur : Insomniaque
Date d'inscription : 29/11/2014
Localisation : Quicheland 54

Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par YANNICK 13 Mar 13 Déc 2016 - 22:12

Et le coût j ai pas souvenir ?
YANNICK 13
YANNICK 13
VIP Pilote
VIP Pilote

Votre Moto : 1090
Messages : 2561
Humeur : de bonne en general mais faut pas pousser!!
Date d'inscription : 01/07/2013
Age : 62
Localisation : paca

Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par Jpé Mer 14 Déc 2016 - 6:33

Merci pour ce tuto très instructif.  TUTO changement des fonds de jante sur adventure 744578
Jpé
Jpé
Sumo Expert
Sumo Expert

Votre Moto : Africa Twin 1100 Adventure Sport
Messages : 1039
Humeur : 400 kms sinon rien !
Date d'inscription : 07/03/2015
Age : 57
Localisation : Lyon

Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par valdo Mer 14 Déc 2016 - 7:03

YANNICK 13 a écrit:Et le coût j ai pas souvenir ?

les deux fonds de jante et la bague filetée pour 60 euros environ...sans compter le pneu bien sur...

_________________
"C'est pas parce que l'eau bout que les pâtes sont cuites."
H.V.   fils d'un illustre grand sage
valdo
valdo
Modérateur

Votre Moto : AfriKTM + Béhemoué F800R + SMT 2013
Messages : 10594
Humeur : Insomniaque
Date d'inscription : 29/11/2014
Localisation : Quicheland 54

Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par BJ59 Mer 14 Déc 2016 - 8:56

Merci pour tes explications et tes photos, super instructif TUTO changement des fonds de jante sur adventure 918415

Si ça peut effectivement éviter de se faire avoir en concession...

BJ59
Ready To Race
Ready To Race

Votre Moto : 1290 SAS 2022 + TBird sport 98'
Messages : 877
Humeur : légère, enfin ça dépend avec qui
Date d'inscription : 13/09/2016
Age : 54
Localisation : DOUAI (59)

Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par buse35600 Mer 14 Déc 2016 - 10:31

Jpé a écrit:Merci pour ce tuto très instructif.  TUTO changement des fonds de jante sur adventure 744578

+1290SA
buse35600
buse35600
Sumo Expert
Sumo Expert

Votre Moto : hayabusa 2004 et NC750X DCT 2016
Messages : 1976
Humeur : très souvent bonne
Date d'inscription : 10/08/2015
Age : 51
Localisation : BRETAGNE 35600

Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par barbaduke Mer 14 Déc 2016 - 11:30

valdo a écrit:ici on peut voir le passage de l'axe du capteur de pression.
la bague est bien usée et déformée.
quasiment certain que ma fuite vient de là....


Mais du coup changer le reste n'a pas résolu la fuite, si ?



valdo a écrit:
le capteur en position finale doit être en biais,conformément à l'origine.


Je crois que c'est plutôt le fuit du hasard lors du montage en usine, quand j'ai changé les roues de ma R les capteurs n'étaient pas en biais mais // au bord de cercle.
Tu as vu ça dans le manuel d'atelier ? Si oui, le monteur des roues de ma moto ne l'avait pas lu lol!
barbaduke
barbaduke
VIP Pilote
VIP Pilote

Votre Moto : 939 Hypermotard
Messages : 4836
Date d'inscription : 14/04/2012
Age : 51
Localisation : Gap

Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par valdo Mer 14 Déc 2016 - 12:08

En fait c'est un mécano qui me l'a dit , après avoir fait cette intervention plusieurs fois.la plupart du temps le capteur est de traviole.
La fuite vient presque toujours de la liaison entre fond de jante et capteur.celui ci est vissé a 12nm sur le fond de jante et non pas sur la jante elle même....
Donc obligé de changer la pièce complète...

_________________
"C'est pas parce que l'eau bout que les pâtes sont cuites."
H.V.   fils d'un illustre grand sage
valdo
valdo
Modérateur

Votre Moto : AfriKTM + Béhemoué F800R + SMT 2013
Messages : 10594
Humeur : Insomniaque
Date d'inscription : 29/11/2014
Localisation : Quicheland 54

Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par chouchou Mer 14 Déc 2016 - 14:56

Merci c'est super intéressant.
chouchou
chouchou
VIP Pilote
VIP Pilote

Votre Moto : Adventure 1190
Messages : 3120
Date d'inscription : 21/05/2015
Age : 41
Localisation : Haute Savoie

http://moto.sorties.free.fr/Moto_sorties/Bienvenue.html

Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par valdo Mer 14 Déc 2016 - 16:05

Dernière nouvelle: Le capteur de pression est monté droit d'origine ,dans l'axe de la roue.
Les défauts d'étanchéité viennent du fait qu'ils bougent (a la vérification de la pression par exemple),c'est la raison pour laquelle on les retrouve en biais en démontant, vu qu'ils ne sont pas vissés sur la jante mais sur le joint.

_________________
"C'est pas parce que l'eau bout que les pâtes sont cuites."
H.V.   fils d'un illustre grand sage
valdo
valdo
Modérateur

Votre Moto : AfriKTM + Béhemoué F800R + SMT 2013
Messages : 10594
Humeur : Insomniaque
Date d'inscription : 29/11/2014
Localisation : Quicheland 54

Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par barbaduke Mer 14 Déc 2016 - 16:56

Ben voilà ;-)
J'avais resserré ceux de ma R, c'est peut-être pour ça que je les ai trouvé droits
barbaduke
barbaduke
VIP Pilote
VIP Pilote

Votre Moto : 939 Hypermotard
Messages : 4836
Date d'inscription : 14/04/2012
Age : 51
Localisation : Gap

Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par valdo Mer 14 Déc 2016 - 17:35

barbaduke a écrit:Ben voilà ;-)
J'avais resserré ceux de ma R, c'est peut-être pour ça que je les ai trouvé droits

yepp c'est probablement l'explication

_________________
"C'est pas parce que l'eau bout que les pâtes sont cuites."
H.V.   fils d'un illustre grand sage
valdo
valdo
Modérateur

Votre Moto : AfriKTM + Béhemoué F800R + SMT 2013
Messages : 10594
Humeur : Insomniaque
Date d'inscription : 29/11/2014
Localisation : Quicheland 54

Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par YANNICK 13 Mer 14 Déc 2016 - 17:36

au changement de mon pneu chez ktm nimes le capteur etait parrallele devant comme derriere
......
YANNICK 13
YANNICK 13
VIP Pilote
VIP Pilote

Votre Moto : 1090
Messages : 2561
Humeur : de bonne en general mais faut pas pousser!!
Date d'inscription : 01/07/2013
Age : 62
Localisation : paca

Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par Invité Mer 14 Déc 2016 - 18:18

A toute fin utile voilà ce que j'ai gardé en archive de ma jaune concernant les capteur de pression.

Serrage initial 12 Nm, desserrer l'écrou puis re-serrage final à 12 Nm

Et voilà à quoi ça ressemblait....

TUTO changement des fonds de jante sur adventure Dsc05910

TUTO changement des fonds de jante sur adventure 36318510

TUTO changement des fonds de jante sur adventure Dsc01410


Invité
Invité


Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par windie Mer 14 Déc 2016 - 18:32

TUTO changement des fonds de jante sur adventure 744578 TUTO changement des fonds de jante sur adventure 744578

Merci Valdo !  TUTO changement des fonds de jante sur adventure 679266
windie
windie
Modérateur

Votre Moto : Tracteur US
Messages : 12024
Date d'inscription : 03/04/2012
Age : 48
Localisation : Liège - BE

Revenir en haut Aller en bas

TUTO changement des fonds de jante sur adventure Empty Re: TUTO changement des fonds de jante sur adventure

Message par valdo Mer 14 Déc 2016 - 18:45

le p'tit joint noir n'est pas detaillé chez katoche, mais il doit y avoir moyen d'en trouver un qui correspond.
je l'ai remonté au silicone aussi celui la...

_________________
"C'est pas parce que l'eau bout que les pâtes sont cuites."
H.V.   fils d'un illustre grand sage
valdo
valdo
Modérateur

Votre Moto : AfriKTM + Béhemoué F800R + SMT 2013
Messages : 10594
Humeur : Insomniaque
Date d'inscription : 29/11/2014
Localisation : Quicheland 54

Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
